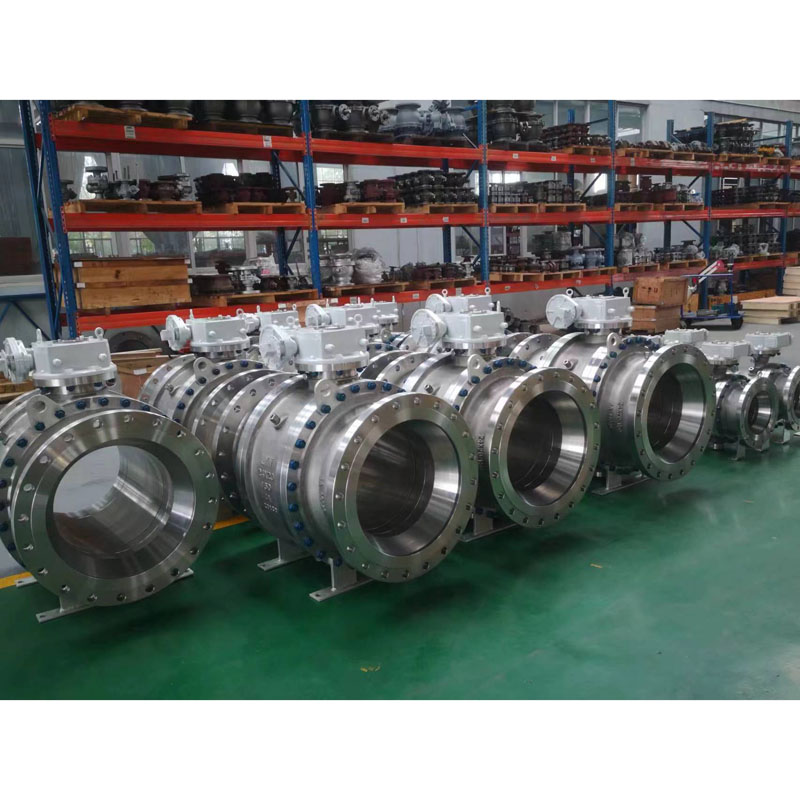

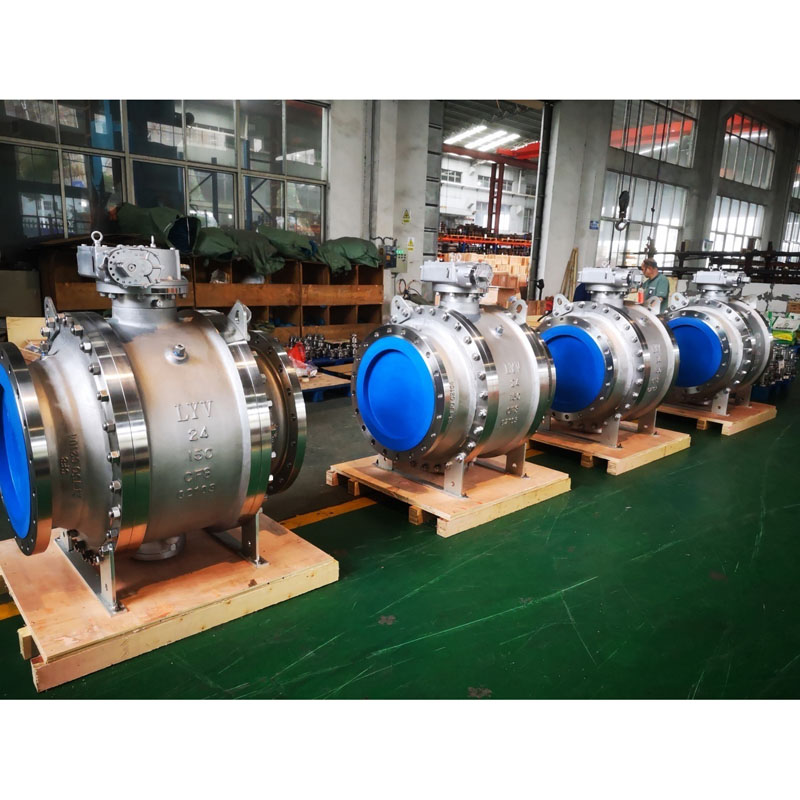

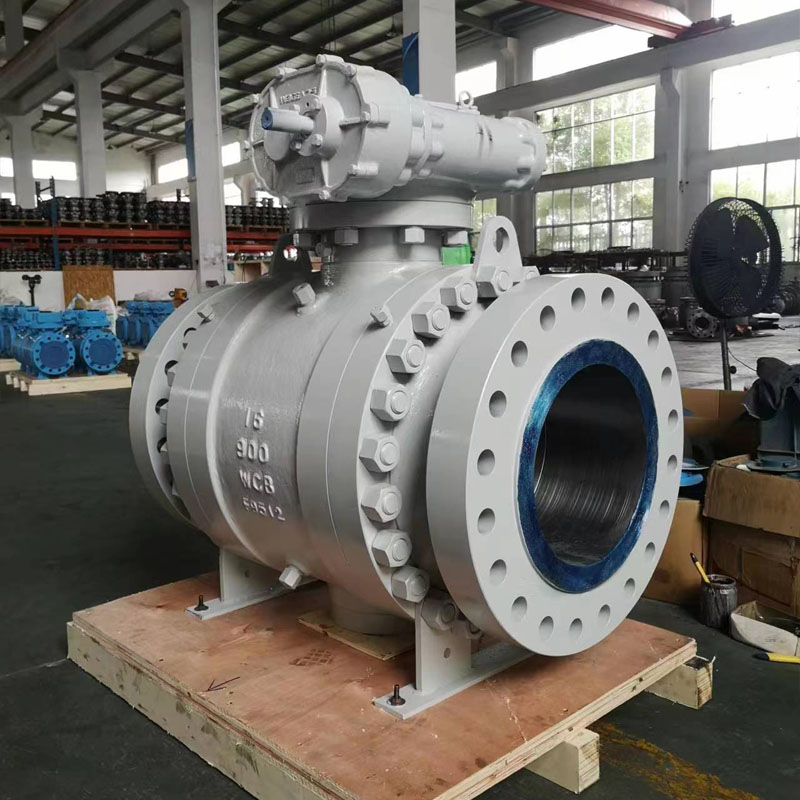

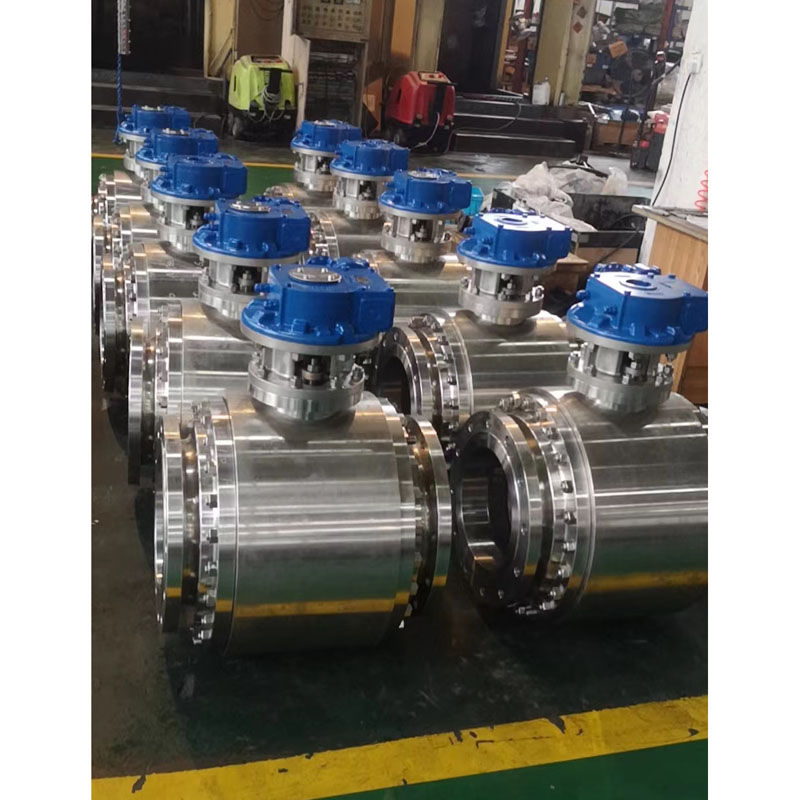

डबल ब्लक र ब्लीड ट्रुनियन माउन्टेड बल भल्भ

LYV®âs उच्च गुणस्तरको डबल ब्लक र ब्लीड ट्रुनियन माउन्टेड बल भल्भ (DBB भल्भ) इन्चदेखि ४८ इन्चको साइजको लागि, र काम गर्ने दबाबको लागि ANSI 150lb देखि ANSI 1500lb जुन विभिन्न प्रकारका कार्य आवश्यकता वातावरणका लागि उपयुक्त हुन्छ। यदि तपाईंले हामीलाई आफ्नो सोधपुछ पठाउनुभयो भने हामी तपाईंलाई राम्रो मूल्य प्रस्ताव गर्न सक्छौं।

DBB डबल बल भल्भलाई परम्परागत पाइपलाइन प्रणालीमा धेरै भल्भको समयमा जटिल जडानलाई प्रतिस्थापन गर्न डिजाइन गरिएको छ, जसले प्रणालीमा चुहावट कम गर्न सक्छ, छिटो उत्सर्जन र बन्द-अफ प्रकार्य प्राप्त गर्न। र DBB डबल बल भल्भले स्थापना स्थान सीमा बचत गर्दछ, स्थापना कार्यक्रमलाई सरल बनाउँछ, पाइप प्रणालीको दबाब छोड्छ, उपकरण सफा गर्न र मर्मत गर्न सुविधाजनक।

डिजाइन र परीक्षण अन्तर्राष्ट्रिय मानक:

डिजाइन मानक: ISO 14313 / ASME B 16.34 / API 6D

निरीक्षण र परीक्षण मानक: API 598/ API 6D

फायर सेफ परीक्षण मानक: API 607/API 6FA

Flange to Flange लम्बाइ : ANSI B 16.10 - छोटो ढाँचा / लामो ढाँचा

अन्त्य जडान: ANSI B 16.5 मा Flanged End, बट वेल्ड समाप्त, स्टक वेल्ड समाप्त।

निर्माता आकार र दबाव दायरा:

NPS 2â देखि 48 â (ANSI कक्षा 150LB को लागि)

NPS 2â देखि 48â (ANSI कक्षा 300LB को लागि)

NPS 2â देखि 48â (ANSI कक्षा 600LB को लागि)

NPS 2â देखि 36â (ANSI कक्षा 900LB को लागि)

NPS 2â देखि 24â (ANSI कक्षा 1500LB को लागि)

NPS 2â देखि 12â (ANSI कक्षा 2500LB को लागि)

वा

DN50 देखि DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa को लागि)

DN50 देखि DN1200 (PN4.0Mpa, PN5.0Mpa को लागि)

DN50 देखि DN1200 (PN6.3Mpa, PN10.0Mpa को लागि)

DN50 देखि DN900 (PN15.0Mpa को लागि)

DN50 देखि DN600 (PN25.0Mpa को लागि)

पाइप बोर: पूर्ण बोर (FB) / बोर घटाउनुहोस् (RB)

निर्माण निकाय: अन्त्य प्रविष्टि

बोनेट/कभर प्रकार: बोल्टेड बोनेट/विस्तारित बोनेट

सीट प्रकार: नरम प्रकार / हार्डसील धातु प्रकार

प्रवाह दिशात्मक: एक-दिशात्मक/द्वि-दिशात्मक

सेवा माध्यम: प्राकृतिक ग्याँस, तेल, पानी, अक्सिगन ग्यास, आदि

सेवा: SOUR, ISO 15156/ NACE MR0175

फरार उत्सर्जन: ISO 15848

सुविधा: फायर सेफ्टी डिजाइन

एन्टि-स्टेटिक डिजाइन

ब्लो-आउट प्रूफ स्टेम

डबल ब्लक र ब्लीक डिजाइन

ISO 5211 माउन्ट गरिएको IPAD

भल्भ सञ्चालन: म्यानुअल लीभर / वर्म-गियर / एक्चुएटर संचालित / वायमेटिक एक्चुएटर / मोटर एक्चुएटर

MOC (सामाग्रीको बिल â BOM):

शरीर र बोनेट: ASTM A216 WCB/ A 105N (कार्बन स्टील)

: ASTM A352 LCB / LCC / A350 LF2 (कम तापक्रम कार्बन स्टील)

: ASTM A 351 GR। CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (स्टेनलेस स्टील)

: ASTM A 351 GR। CF 3 / CF 3M /A182 F304L / F316L (स्टेनलेस स्टील)

: ASTM A351 Gr CF8C / ASTM A182 F347

: ASTM A182 F51/ F53 / F53 (डुप्लेक्स स्टेनलेस स्टील)

ठोस बल: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A890 4A / 5A/ 6A / A182 F51/ F53 /F55 (डुप्लेक्स स्टेनलेस स्टील)

नोट: Harseal धातु सीट प्रकार बल सतह उपचार: ENP, HCR, WC, वेल्डिंग Ni60 / Ni55

स्टेम: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

मेटल सिट रिङ: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 / F55

नोट: Harseal धातु सीट प्रकार सीट रिंग सतह उपचार: ENP, HCR, WC, वेल्डिंग Ni60 / Ni55

सिट सील: PTFE भर्जिन / 25% ग्लास भरिएको PTFE â GFT / कार्बन भरिएको PTFE CFT

: PEEK / Delrin / Grafoil â Graphite Ring

ग्रन्थी प्याकिङ : PTFE भर्जिन / 25% ग्लास भरिएको PTFE â GFT / कार्बन भरिएको PTFE CFT

: Grafoil â ग्रेफाइट रिंग

Trunnion माउन्टेड बल भल्भ के हो?

ट्रुनियन माउन्टेड बल भल्भ त्रैमासिक घुम्ने भल्भ हो जसले पाइपलाइनहरूमा प्रवाहित माध्यमलाई रोक्न मद्दत गर्दछ। Trunnion माउन्टेड बल भल्भको अद्वितीय विशेषता यसको बीचमा राखिएको गोल वा गोलाकार आकारमा रहेको डिस्क हो। यो प्रवाह रोक्न वा सुरु गर्न घुमिरहन्छ।
